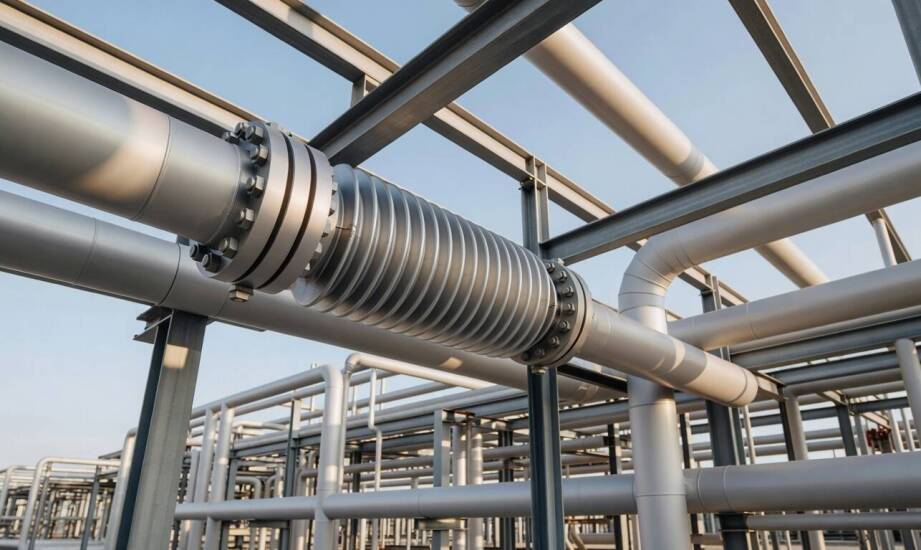

Jak metalowy kompensator przejmuje ruchy rurociągu i gdzie potrzebuje dodatkowego uszczelnienia

W instalacjach rurociągowych w przemyśle chemicznym i petrochemicznym stale gromadzą się naprężenia. Wynikają one z ciągłych wahań ciśnienia, wydłużeń termicznych oraz drgań generowanych przez pracujące maszyny. Pozostawienie tych sił bez kontroli prowadzi do rozszczelnień lub trwałych odkształceń rur. Metalowy kompensator chroni cały układ rurowy przed uszkodzeniami, przejmując niebezpieczne ruchy na odcinku między punktami stałymi. Element ten zapobiega przenoszeniu niszczących obciążeń na wrażliwe punkty instalacji, obejmujące pompy, zawory czy wielkogabarytowe zbiorniki magazynowe.

Jak instalacja reaguje na ruchy osiowe, kątowe i boczne

Każdy rurociąg procesowy odkształca się w ściśle określony sposób. Kierunek przemieszczeń zależy od układu rur i dokładnych parametrów pracy. Ruch osiowy to wydłużenie lub skrócenie konstrukcji wzdłuż jej własnej osi. Zjawisko to występuje powszechnie na skutek przepływu silnie rozgrzanego medium. Kompensator osiowy absorbuje liniowe przemieszczenia poprzez ściskanie fałd metalowego mieszka. Dzięki tej elastyczności materiał głównej rury nie jest poddawany skrajnym naprężeniom rozciągającym.

Praca w jednej płaszczyźnie i przesunięcia poprzeczne

Ruch kątowy pojawia się, gdy rurociąg zauważalnie ugina się w jednej płaszczyźnie. Przyczyną bywa punktowe obciążenie termiczne z jednej strony instalacji lub nierównomierne osiadanie podłoża pod stalowymi podporami. Mieszek kątowy umożliwia bezpieczny obrót rury o określoną liczbę stopni, zachowując przy tym pożądaną szczelność całego połączenia. Ruch boczny, nazywany potocznie poprzecznym, oznacza natomiast odchylenie rury prostopadle do jej pierwotnej osi. Odpowiadają za to przeważnie silne drgania pobliskich maszyn lub rozszerzalność cieplna sąsiednich, prostopadłych odcinków układu. Dedykowany kompensator boczny wyposażony w specjalne cięgna szybko przechwytuje te siły. Pozwala to skutecznie utrzymać pożądaną współosiowość w obrębie rozbudowanej instalacji.

Warunki pracy kompensatora i budowa szczelnego systemu

Ochrona rurociągu opiera się na cichej współpracy kilku elementów mechanicznych. Główną pracę wykonuje falisty mieszek metalowy, ale jego skuteczność techniczna zależy od sprawnego funkcjonowania przyłączy kołnierzowych oraz masywnych punktów stałych. Wytrzymałe punkty stałe przejmują siły wynikające z odkształcania się kompensatora. Błędne poprowadzenie rury drastycznie obniża skuteczność chroniącego ją mechanizmu. Brak odpowiednio rozmieszczonych podpór kierunkowych nieustannie powoduje nadmierne obciążenie mieszka i nieodwracalnie skraca jego żywotność eksploatacyjną.

Doszczelnianie kołnierzy w środowisku agresywnym

Sektor chemiczny oraz petrochemiczny narzuca materiałom instalacyjnym wyjątkowo surowe wymagania. Skrajnie wysoka temperatura układu, ciągłe wibracje maszyn oraz przepływ mediów wysoce agresywnych potęgują zjawisko zmęczenia metalu. Sytuacja ta generuje wyraźnie zwiększone ryzyko powstawania niebezpiecznych nieszczelności na łączeniach kołnierzowych. Trudne środowisko chemiczne wymusza stosowanie dodatkowych zabezpieczeń na stykach rur. Częstą praktyką jest wspomagające izolowanie połączeń. Niezawodne uszczelnienie kołnierzy stanowią arkusze z mikrogumy CR, z których docina się dedykowane formatki chloroprenowe. Zamontowane materiały podnoszą tolerancję połączenia na niszczące działanie chemikaliów i uodparniają styki na niespodziewane wahania ciśnienia.

Kompensator i uszczelnienia jako spójny mechanizm

Projektowanie i zabezpieczanie linii przemysłowych polega na całościowym spojrzeniu na pracujące w nich obciążenia. Odizolowany element elastyczny nie powstrzyma awarii, jeśli otaczająca go infrastruktura montażowa nagle zawiedzie. Kompensatory rurociągowe wymagają mocnego i precyzyjnego podparcia, wyliczonych matematycznie punktów stałych i odpowiednio zabezpieczonych profili kołnierzowych. Połączenie sprężystego mieszka, sztywnych podpór i uszczelnień tworzy w pełni bezpieczny system. Budowanie wydajnych instalacji wymusza szczegółowy dobór absolutnie każdej z tych części roboczych. Odpowiadając na te inżynieryjne potrzeby, Sur-Flex Group dostarcza sprawdzone kompensatory metalowe oraz materiały uszczelniające dla podmiotów przemysłowych. Odpowiednie dopasowanie rynkowych elementów chroni linie przed destrukcyjnym ruchem oraz nieplanowanymi przestojami.
